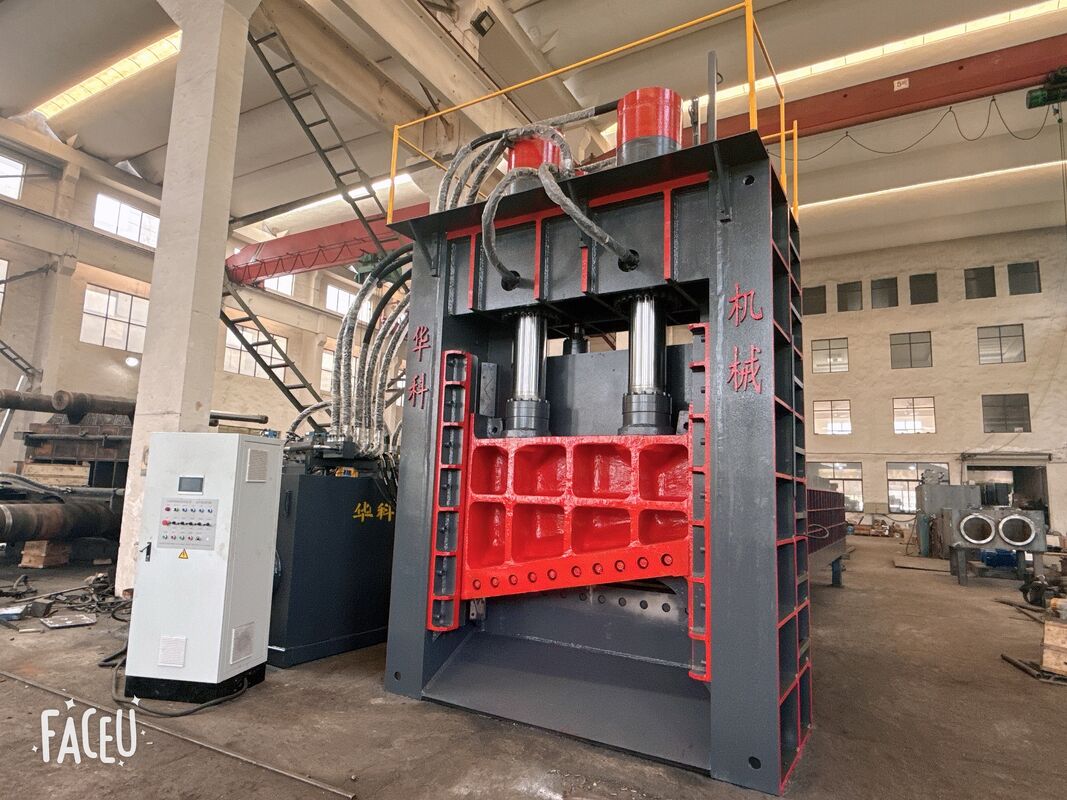

Q91Y-630W Máy cắt kim loại thủy lực hạng nặng cho xử lý thép phế liệu 9-11 tấn/giờ

Tổng quan sản phẩm

Máy cắt kim loại thủy lực hạng nặng Q91Y-630W được thiết kế để cắt thép phế liệu dài, cồng kềnh và khối lượng lớn thành các mảnh ngắn hơn và dễ quản lý hơn. Máy phù hợp cho các bãi tái chế phế liệu, nhà máy thép, nhà máy đúc, nhà máy chế biến kim loại và cơ sở tái chế chất thải công nghiệp.Máy kết hợp hai xi lanh cắt chính với một xi lanh cắt nhanh, cung cấp tổng lực cắt kết hợp là

655 tấnTổng lực cắt là bao nhiêu?hộp nạp kích thước 7000 x 1600 x 900 mm,lưỡi cắt 1600 mm,một xi lanh đẩy vật liệu phía sau và hệ thống điều khiển chiều dài cắt có thể điều chỉnh. Đối với việc xử lý thép phế liệu, công suất sản xuất được ghi nhận ước tính thận trọng là9-11 tấn mỗi giờMáy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

Ưu điểm kỹ thuật chính

Lực cắt kết hợp 655 tấn

Q91Y-630W sử dụng:

• Hai xi lanh cắt chính, mỗi xi lanh có định mức khoảng 260 tấn
• Một xi lanh cắt nhanh có định mức khoảng 135 tấn
• Tổng lực cắt kết hợp: 655 tấn

Cấu hình thủy lực này cung cấp lực cần thiết để xử lý thép phế liệu nặng, các mảnh cắt tấm dày, thép tròn, thép vuông và các vật liệu sắt từ công nghiệp khác trong phạm vi cường độ vật liệu được chỉ định.

Công suất xử lý thép phế liệu 9-11 tấn/giờ

Đối với các ứng dụng thép phế liệu, máy có tốc độ sản xuất ước tính thận trọng là9-11 tấn mỗi giờMáy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

Sản lượng thực tế có thể thay đổi tùy thuộc vào:

• Loại phế liệu
• Ảnh hoặc video về phế liệu
• Mật độ vật liệu
• Hiệu quả nạp liệu
• Kích thước vật liệu tối đa
• Kinh nghiệm người vận hành
• Tốc độ nạp liệu bằng cần cẩu hoặc gắp

Công suất đã nêu dựa trên việc xử lý thép phế liệu và không nên tự động áp dụng cho nhôm, đồng, thép không gỉ hoặc các vật liệu khác mà không có xác nhận riêng.

Hộp nạp dài 7 mét cho phế liệu dài

Hộp nạp bên trong có kích thước:

Kích thước hộp nạp là bao nhiêu?

Hộp nạp dài 7 mét phù hợp để nhận các vật liệu phế liệu dài và cồng kềnh. Thiết kế này giúp giảm nhu cầu cắt sơ bộ thủ công quá mức trước khi vật liệu đi vào quá trình cắt.

Các vật liệu điển hình có thể bao gồm:

• Các mảnh cắt thép dài
• Máy chủ yếu dành cho việc xử lý thép phế liệu.
• Thép tròn phế liệu
• Kích thước cắt tham khảo
• Ø130 mm
• Các thanh thép dài
• Chất thải sản xuất thép công nghiệp

Hộp nạp dài cũng hỗ trợ việc nạp liệu có tổ chức và đẩy vật liệu theo từng giai đoạn về phía buồng cắt.

Lưỡi cắt rộng 1600 mm

Máy được trang bịchiều dài lưỡi cắt 1600 mm và chiều rộng cắt 1600 mmMáy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

Miệng cắt rộng cho phép định vị các mảnh phế liệu khác nhau trên khu vực cắt và hỗ trợ xử lý thép phế liệu cồng kềnh hoặc không đều.

Chiều cao mở cắt tối thiểu được ghi nhận làChiều cao mở cắt tối thiểu,và góc cắt làMáy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

.

Hệ thống nạp liệu đẩy phía sau

Q91Y-630W sử dụng một xi lanh thủy lực phía sau để đẩy vật liệu phế liệu về phía buồng cắt.

• Thông số kỹ thuật hệ thống đẩy vật liệu
• Mô hình xi lanh đẩy: YG220/160-7000
• Hành trình xi lanh: 7000 mm
• Lực đẩy tối đa: 1350 kN
• Lực đẩy xấp xỉ: 135 tấn
• Tốc độ đẩy: 300 mm/s
• Phương pháp đẩy: đẩy bằng xi lanh sau
• Chiều dài cắt: có thể điều chỉnh

Hệ thống điều khiển chiều dài: đi kèm

Thiết kế đẩy phía sau giúp di chuyển phế liệu dài và hỗn hợp qua hộp nạp mà không hoàn toàn phụ thuộc vào việc định vị lại thủ công. Hệ thống chiều dài cắt có thể điều chỉnh cho phép người vận hành kiểm soát kích thước gần đúng của vật liệu đã cắt theo yêu cầu vận chuyển, lưu trữ hoặc nạp lò.

Hệ thống giữ vật liệu thủy lực

Trước khi thực hiện hành trình cắt chính, hệ thống giữ vật liệu ép phế liệu vào vị trí ổn định hơn.

Máy được trang bị hai xi lanh giữ vật liệu.

• Thông số giữ vật liệu
• Mô hình xi lanh: YG200/140-950
• Số lượng: 2 xi lanh
• Lực đẩy tối đa: 800 kN mỗi xi lanh
• Lực giữ xấp xỉ: 80 tấn mỗi xi lanh
• Tổng lực giữ: khoảng 160 tấn

Hành trình xi lanh: 900 mm

Hệ thống giữ giúp ổn định phế liệu lỏng hoặc không đều trước khi cắt, giảm chuyển động của vật liệu trong chu kỳ cắt.

Khả năng cắt tham khảo

Tài liệu PDF quy định khả năng cắt tham khảo cho thép có độ bền kéo không vượt quá:

Δb ≤ 450 MPa

60 x 600 mm

Các giá trị này nên được coi là khả năng tham khảo trong điều kiện vật liệu đã nêu. Hiệu suất cắt thực tế có thể thay đổi tùy thuộc vào mác thép, hình dạng, vị trí nạp liệu, tình trạng lưỡi cắt và phương pháp vận hành.

Điều khiển PLC và vận hành từ xaTần suất cắt khi không tải được ghi nhận là3-4 lần mỗi phút

và không nên nhầm lẫn với chu kỳ sản xuất có tải thực tế.

Cấu hình động cơ và bơm thủy lực

Hệ thống cấp nguồn thủy lực sử dụng ba động cơ chính và ba bơm thủy lực.

• Động cơ chính
• Mô hình: YE-225M-4
• Mô hình: A4V-250
• Số lượng: 3 bộ
• Tổng công suất động cơ chính: 135 kW

Tốc độ định mức: 1440 vòng/phút

• Bơm thủy lực
• Mô hình: A4V-250
• Số lượng: 3 bộ
• Áp suất định mức: 31,5 MPa

Dung tích danh nghĩa: 250 ml/vòngÁp suất làm việc của hệ thống thủy lực được quy định là không quá25 MPa,trong khi áp suất định mức của bơm thủy lực là

31,5 MPa

. Đây là các giá trị kỹ thuật khác nhau và không nên coi là cùng một thông số.

Hệ thống làm mát cho hoạt động thủy lực

• Q91Y-630W bao gồm hệ thống tuần hoàn làm mát bằng nước cho bộ phận thủy lực.
• Thông số hệ thống làm mát
• Mô hình bơm làm mát: 65-125A-2.2
• Công suất bơm làm mát: 2,2 kW
• Tốc độ định mức: 1450 vòng/phút
• Lưu lượng danh nghĩa: 200 L/phút
• Áp suất danh nghĩa: 0,63 MPa

Mô hình bộ làm mát nước: BB60H-20

Số lượng: 1 bộ

Hệ thống làm mát hỗ trợ quản lý nhiệt độ dầu thủy lực trong quá trình hoạt động công nghiệp.

Vận hành PLC và điều khiển từ xa

• Máy được trang bị điều khiển PLC và vận hành từ xa.
• Các thành phần điều khiển chính được liệt kê trong thông số kỹ thuật bao gồm:
• PLC dòng Omron CP1E
• Công tắc giới hạn Omron
• Màn hình văn bản XINJIE
• Các bộ phận điện Delixi

Van điện từ Yicheng

Tấm thép chịu mài mòn đặc biệt Xingcheng

Chức năng điều khiển từ xa cho phép người vận hành quản lý các hành động của máy từ vị trí làm việc phù hợp. Điều này có thể giảm nhu cầu ở gần khu vực cắt trong quá trình vận hành bình thường.

Ứng dụng phù hợp

Máy cắt kim loại thủy lực Q91Y-630W có thể được sử dụng trong các ngành sau:

Các bãi tái chế kim loại phế liệu

Máy có thể xử lý phế liệu sắt từ dài, cồng kềnh và không đều thành các đoạn ngắn hơn để phân loại, lưu trữ, vận chuyển hoặc bán lại.

Các nhà máy thép

Các nhà máy thép có thể sử dụng máy để chuẩn bị vật liệu phế liệu trước khi nạp lò.

Các nhà máy đúc

Các nhà máy đúc có thể sử dụng máy để giảm kích thước thép phế liệu và chuẩn bị thức ăn cho lò dễ quản lý hơn.

Các nhà máy chế biến kim loại

Các mảnh cắt tấm thép, phế liệu sản xuất, thép kết cấu và các chất thải kim loại công nghiệp khác có thể được xử lý trước khi tái chế.

Xử lý phế liệu phá dỡ

Thép kết cấu dài và chất thải phá dỡ có thể được rút ngắn trước khi vận chuyển hoặc xử lý thêm.

Các vật liệu điển hình

• Máy chủ yếu dành cho việc xử lý thép phế liệu.
• Các vật liệu phù hợp có thể bao gồm:
• Tấm thép phế liệu
• Các mảnh cắt thép nặng
• Thép tròn phế liệu
• Thép vuông phế liệu
• Thép kết cấu phế liệu
• Các thanh thép dài
• Chất thải thép công nghiệp

Thép phá dỡ

Phế liệu sắt từ nặng hỗn hợp

Kích thước vật liệu, mác thép, độ bền kéo, hình dạng và phương pháp nạp liệu cần được xác nhận trước khi lựa chọn máy.

Cách máy cắt kim loại phế liệu Q91Y-630W hoạt động

Bước 1: Nạp phế liệu

Thép phế liệu được nạp vào hộp nạp dài 7000 mm bằng cần cẩu, gắp thủy lực, máy xúc hoặc các thiết bị nạp liệu phù hợp khác.

Bước 2: Đẩy vật liệu

Xi lanh thủy lực phía sau đẩy phế liệu về phía buồng cắt. Người vận hành có thể điều chỉnh khoảng cách nạp liệu theo chiều dài cắt yêu cầu.

Bước 3: Giữ vật liệu

Hai xi lanh giữ thủy lực ép phế liệu và ổn định nó trước khi cắt.

Bước 4: Cắt thủy lực

Các xi lanh cắt chính và xi lanh cắt nhanh dẫn động lưỡi cắt xuyên qua vật liệu.

Bước 5: Xả vật liệu

Sau khi cắt, các đoạn phế liệu ngắn hơn rơi ra khỏi khu vực cắt và có thể được thu gom để vận chuyển, lưu trữ hoặc nạp lò.

Bước 6: Xử lý lặp lại

Xi lanh phía sau tiến vật liệu còn lại, và máy lặp lại chu trình cắt.

Lợi ích cho hoạt động xử lý phế liệu

Giảm sự phụ thuộc vào cắt lửa thủ công

Phế liệu dài hoặc cồng kềnh thường yêu cầu cắt sơ bộ trước khi vận chuyển hoặc sử dụng trong lò. Cắt thủy lực có thể giảm sự phụ thuộc vào cắt lửa thủ công đối với các vật liệu phù hợp.

Kích thước phế liệu dễ quản lý hơn

Hệ thống đẩy và điều khiển chiều dài có thể điều chỉnh giúp tạo ra các đoạn phế liệu ngắn hơn, dễ lưu trữ, vận chuyển và nạp vào thiết bị hạ nguồn hơn.

Dung lượng nạp liệu lớn

Hộp nạp kích thước 7000 x 1600 x 900 mm có thể nhận phế liệu dài và cồng kềnh, giảm nhu cầu cắt từng mảnh trước khi nạp.

Lực thủy lực hạng nặng

Lực cắt kết hợp 655 tấn hỗ trợ xử lý thép phế liệu nặng trong giới hạn độ bền kéo và kích thước được chỉ định.

Phù hợp với khối lượng phế liệu công nghiệp

Với công suất xử lý thép phế liệu được ghi nhận là 9-11 tấn mỗi giờ, máy được thiết kế cho các hoạt động tái chế yêu cầu công suất xử lý cao hơn máy cắt cá sấu nhỏ hoặc thiết bị cắt thủ công.

4,60 x 2,10 x 2,25 m

5,5 tấn

Đề xuất vận chuyển được ghi nhận bao gồm một container phẳng 40 feet với các yêu cầu quá khổ hoặc quá cao có thể có, cùng với các container bổ sung cho các bộ phận máy khác. Việc lựa chọn container cuối cùng nên được xác nhận theo tuyến vận chuyển, giới hạn của hãng vận chuyển, yêu cầu của cảng và kích thước đóng gói cuối cùng.

Tại sao chọn máy cắt kim loại thủy lực Q91Y-630W?

• Q91Y-630W cung cấp sự kết hợp thực tế giữa lực cắt mạnh mẽ, khả năng nạp liệu dài, hệ thống đẩy thủy lực, điều khiển PLC và sản lượng thép phế liệu công nghiệp.
• Các lý do chính để xem xét mẫu này bao gồm:
• Lực cắt kết hợp 655 tấn
• Công suất thép phế liệu được ghi nhận 9-11 tấn/giờ
• Hộp nạp dài 7000 mm
• Chiều rộng cắt 1600 mm
• Lực đẩy phía sau 135 tấn
• Điều khiển chiều dài cắt có thể điều chỉnh
• Lực giữ vật liệu khoảng 160 tấn
• Vận hành PLC và điều khiển từ xa

Hệ thống tuần hoàn làm mát bằng nước

Nguồn điện tùy chỉnh

Câu hỏi thường gặpCông suất sản xuất của Q91Y-630W là bao nhiêu?Công suất sản xuất được ghi nhận ước tính thận trọng là

9-11 tấn mỗi giờ đối với thép phế liệu

. Sản lượng thực tế phụ thuộc vào mật độ phế liệu, kích thước, hiệu quả nạp liệu và chiều dài cắt yêu cầu.Tổng lực cắt là bao nhiêu?Máy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

655 tấn

.Kích thước hộp nạp là bao nhiêu?Máy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

7000 x 1600 x 900 mm

.Chiều rộng lưỡi cắt là bao nhiêu?Máy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

1600 mm

.

Chiều dài cắt có thể điều chỉnh được không?

Có. Hệ thống đẩy vật liệu phía sau bao gồm chức năng điều khiển chiều dài cắt, cho phép người vận hành điều chỉnh khoảng cách nạp liệu.Máy có thể cắt những vật liệu nào?Máy chủ yếu được thiết kế cho thép phế liệu. Điều kiện tham khảo được ghi nhận là thép có độ bền kéo không vượt quá

450 MPa

.

• Nó có thể cắt thép tròn và thép vuông không?
• Trong điều kiện cường độ vật liệu được ghi nhận, khả năng cắt tham khảo bao gồm:
• Thép tròn lên đến Ø130 mm

Thép vuông lên đến 120 x 120 mm

Tấm thép lên đến 60 x 600 mm

Máy có hoàn toàn tự động không?

Máy bao gồm điều khiển PLC, vận hành từ xa, đẩy thủy lực, giữ vật liệu và kiểm soát chiều dài. Tuy nhiên, tài liệu có sẵn không mô tả nó là một dây chuyền sản xuất tự động hoàn toàn không người lái.Điện áp có thể tùy chỉnh được không?Có. Thông số kỹ thuật tiêu chuẩn là

380 V, 3 pha, 50 Hz

,

• và nguồn điện có thể được tùy chỉnh theo yêu cầu điện lực địa phương của khách hàng.
• Yêu cầu đề xuất kỹ thuật
• Để đề xuất máy cắt kim loại thủy lực phù hợp, vui lòng cung cấp:
• Ảnh hoặc video về phế liệu
• Loại vật liệu và mác thép
• Kích thước vật liệu tối đa
• Độ dày vật liệu
• Công suất sản xuất yêu cầu mỗi giờ hoặc mỗi ngày

Chiều dài cắt yêu cầu
