Máy cắt kim loại thủy lực điều khiển PLC với hệ thống nguồn làm mát bằng nước

Tiêu đề SEO: Máy cắt kim loại thủy lực điều khiển PLC có làm mát bằng nước
Mô tả Meta: Q91Y-630W có bộ điều khiển PLC Omron, vận hành từ xa, ba động cơ 45kW, bơm A4V-250 và hệ thống làm mát bằng nước thủy lực.

Điều khiển tích hợp cho xử lý kim loại phế liệu nặng

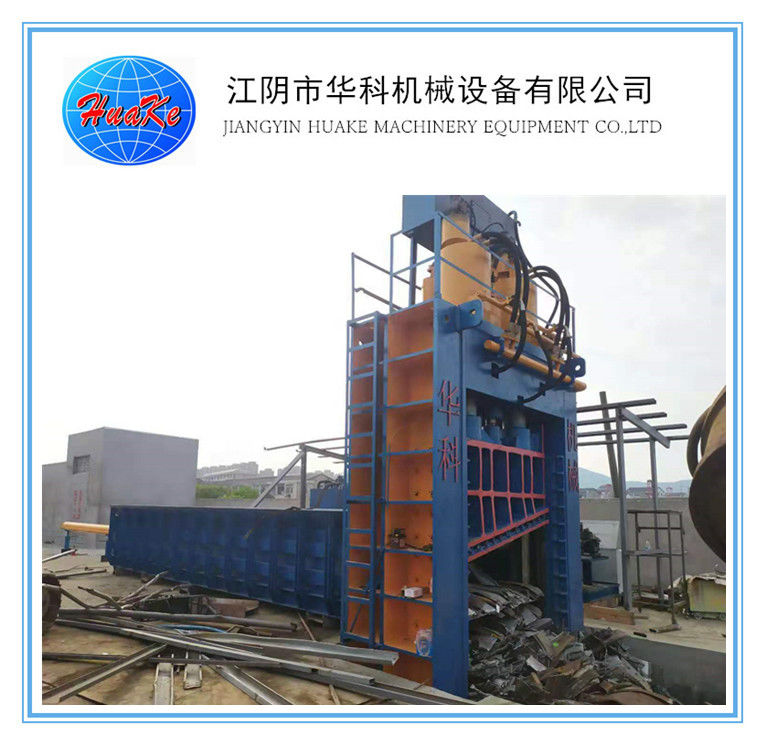

Máy cắt kim loại thủy lực điều khiển PLC Q91Y-630Wkết hợp cắt thủy lực, giữ vật liệu, đẩy phía sau và điều chỉnh chiều dài trong một hệ thống điều khiển.Thông số kỹ thuật được cung cấp xác định một bộ điều khiển PLC Omron CP1E-series, màn hình văn bản XINJIE, công tắc giới hạn Omron, các bộ phận điện Delixi và van điện từ Yicheng.

Máy cũng hỗ trợ vận hành điều khiển từ xa, cho phép điều khiển các chuyển động liên quan từ vị trí vận hành phù hợp.Cấu hình nguồn thủy lực chínhMáy sử dụng ba động cơ điện chính.

Thông số động cơ

Thông số kỹ thuật

Mô hình động cơ

Mô hình bơm

Cấu hình làm mát của nó bao gồm:

Bơm tuần hoàn 65-125A-2.2

Công suất bơm 2.2kW

Tốc độ định mức 1450 vòng/phút

• Lưu lượng danh nghĩa 200L/phút
• Áp suất danh nghĩa 0.63MPa
• Bộ làm mát nước BB60H-20
• Tổng công suất hệ thống lắp đặt được liệt kê là 137.2kW, kết hợp ba động cơ chính 45kW với bơm làm mát 2.2kW.
• Chuyển động máy phối hợp
• Hệ thống điều khiển quản lý nhiều hành động thủy lực:

Cấp liệu bằng xi lanh đẩy phía sau

Định vị chiều dài vật liệu

Giữ thủy lực

1. Chuyển động xi lanh cắt
2. Trả xi lanh
3. Chuỗi cắt lặp lại
4. Hoạt động phối hợp này phù hợp hơn cho việc xử lý kim loại phế liệu công nghiệp so với thiết bị yêu cầu mỗi chuyển động được điều khiển độc lập.
5. Tài liệu hỗ trợ hoạt động PLC và điều khiển từ xa, nhưng nó không mô tả hệ thống như một dây chuyền tự động hoàn toàn không người lái.
6. Tùy chỉnh điện

Thông số kỹ thuật điện tiêu chuẩn là:

380V, ba pha, 50Hz

Tài liệu nêu rõ rằng các thông số kỹ thuật điện khác có thể được tùy chỉnh. Khách hàng nên cung cấp điện áp, tần số, yêu cầu pha tại địa phương và các tiêu chuẩn điện áp dụng trước khi sản xuất.

Người dùng phù hợp

Cấu hình này có liên quan đến:

Các bãi tái chế phế liệu

Các nhà máy thép

Các xưởng đúc

• Các nhà máy chế tạo thép
• Các cơ sở phục hồi kim loại công nghiệp
• Hệ thống PLC, điều khiển từ xa, bộ nguồn thủy lực và mạch làm mát hoạt động cùng nhau để hỗ trợ cắt kim loại phế liệu nặng lặp đi lặp lại. Việc lựa chọn máy vẫn nên dựa trên kích thước vật liệu, độ bền thép, phương pháp nạp liệu và công suất xử lý yêu cầu.
